Información técnica y ejemplos de medidas.

En la temporada de invierno es el mejor momento para la medición de la imagen térmica, cuando la diferencia de temperatura interior y exterior llega a 20 grados. Las cámaras de imagen térmica miden la temperatura de la superficie de captura y la temperatura reflectante. Esto nos lleva a la dependencia de la emisividad de la superficie. La cámara de imagen térmica calcula el resultado de la temperatura de la superficie desde la temperatura ambiental y desde la temperatura reflectante de la superficie. Para un resultado exacto se debe medir dentro y fuera. La cámara capta los rayos infrarrojos, estos rayos invisibles se convierten al espectro de luz visible.

En la información general se describe lo que se puede medir.

Se trata de una captura de una casa antigua con una parte del tejado reconstruido. Muestra las diferencias entre los nuevos y los viejos materiales. Con la reconstrucción se cambiaron las ventanas antiguas por unas nuevas. Esto puede causar problemas con la humedad interior. Las nuevas ventanas bloquean el flujo de aire y los puentes térmicos pueden causar condensación en estas zonas.

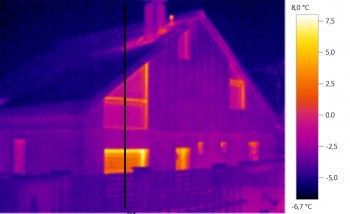

Las diferentes propiedades técnicas del ventanaje. El garaje tiene menos exigencias de microclima interior. Pero se puede ver que la puerta del garaje emite más energía que la que rodea a las ventanas en el primer piso. La temperatura de la superficie de la puerta del garaje es de unos tres grados más alta que la temperatura de las ventanas.









Aquí se muestra un perfil de temperatura. Es un termograma de cada punto de la línea negra de la imagen superior. La temperatura se incrementa en la zona de la puerta del garaje. La pérdida de energía puede ser prevenida por varios métodos, no necesariamente realizar el cambio de la puerta , lo cual es caro.

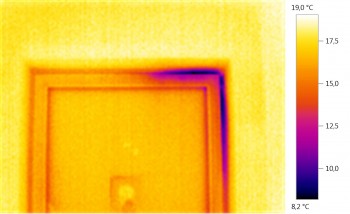

La puerta en el lado izquierdo sufre una fuga parcial de energía. Probablemente se debe a un mal aislamiento en la esquina o a la necesidad de ajustar la puerta. A veces hay problemas de torsión debido a un enorme ventanaje.
